陜西壓濾機產品是由陜西華星佳洋裝備制造有限公司研發生產的壓濾機，采用目前先進廂式梁設計，結構比圓鋼梁結構更穩定，受力更均勻。工作運行平衡性好。本機采用PLC編程控制，機，電，液一體化設計制造，由電磁閥控制換向，可實現快速前進，慢速壓榨，保壓自動補壓，卸壓，退回等動作。耐用程度高，運行穩定，維修簡單。采用高分子聚乙烯濾板，板厚，濾板不易變形，斷裂。泥餅質量好，更便于練泥時投料。適用范圍廣。
陜西壓濾機

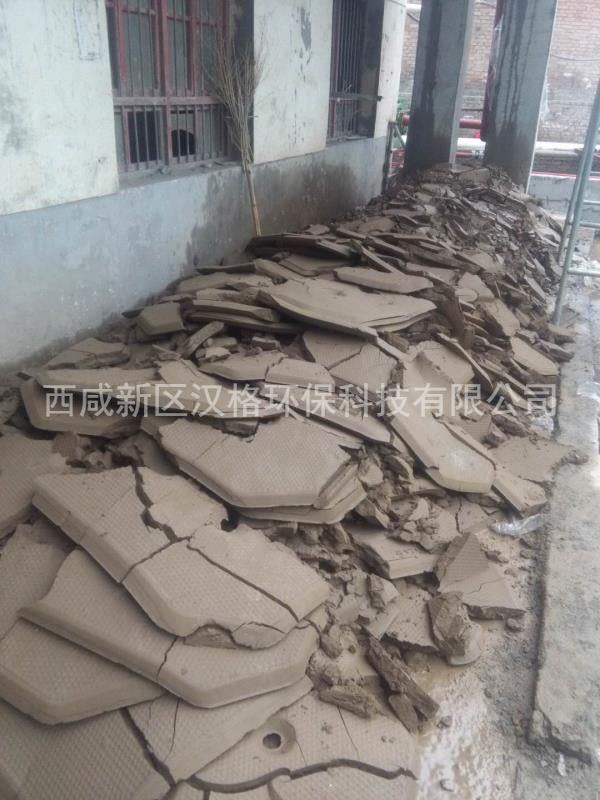

陜西壓濾機壓榨泥餅效果圖
陜西壓濾機液壓系統分為兩種：自動壓緊，液壓自鎖、自動保壓、自動拉板、自動卸料。整個設備裝在帶有排水槽的鋼筋砼的基礎上，安裝操作方便，可選反沖，停機前管道泥漿反沖，用戶可根據自己的情況選用。
陜西壓濾機
陜西壓濾機
陜西壓濾機
陜西壓濾機
陜西壓濾機高壓圓板壓濾機簡介：
陜西壓濾機是洗沙，石材，陶瓷、電瓷、化工、輕工、食品、制藥、環保等行業料漿脫水的主要設備，系采用壓濾法將料漿脫水成為泥餅，一般榨泥壓力為1.3-2Mpa,泥溫度一般為25-35℃，榨泥每輪次為0.33-1.5小時，料漿經壓榨后泥餅含水率為18-26%，作為陳腐進入真空練泥機的泥料。
陜西壓濾機主要由油缸底座、固定板、高分子聚乙烯板、導向桿、中間支撐、推壓板、油缸、液壓站等組成。

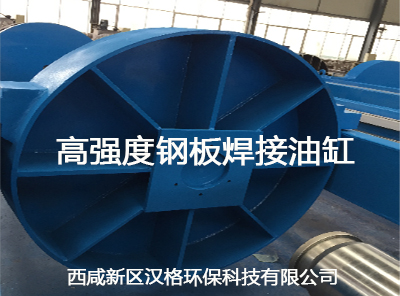

高強度鋼板焊接油缸
高強度鋼板焊接油缸

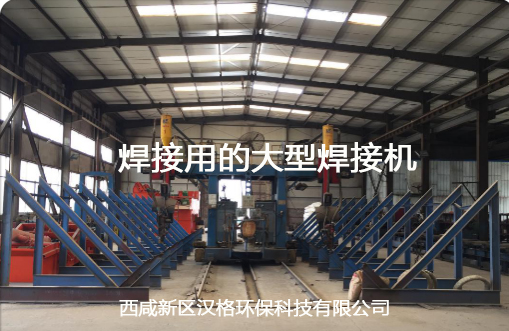

焊接用的大型焊接機

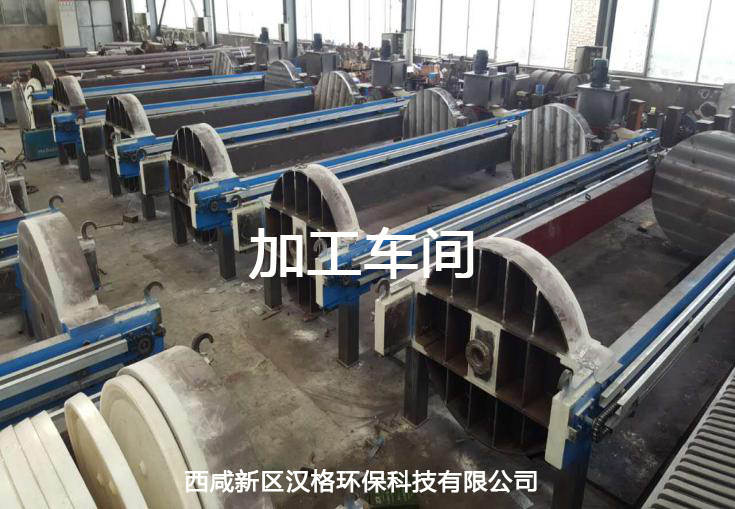

加工車間

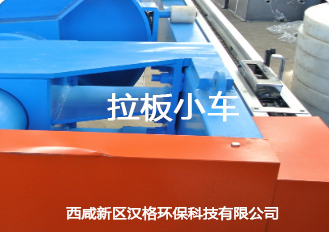

拉板小車

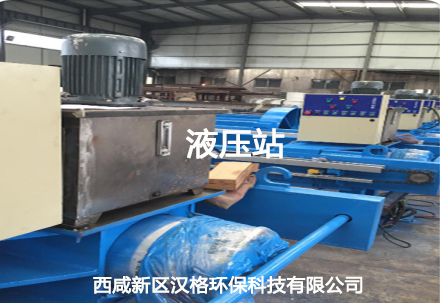

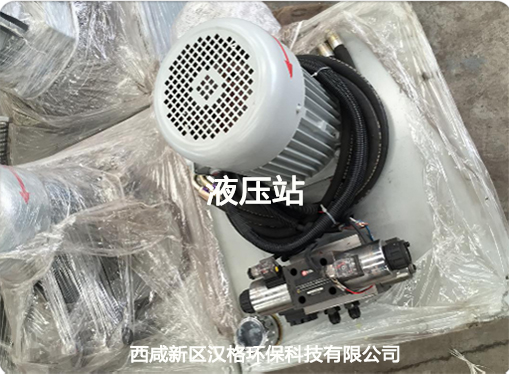

液壓站
液壓站

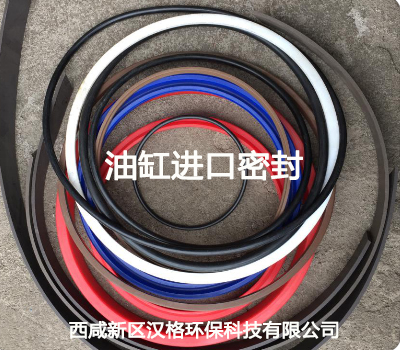

油缸進口密封
陜西壓濾機液壓系統分為兩種：a.手動壓緊，手動松開，液壓自鎖;b.自動壓緊，自動松開，自動補償，液壓自鎖。整個設備裝在帶有排水槽的鋼筋砼的基礎上，安裝操作方便，用戶可根據自己的情況選用。

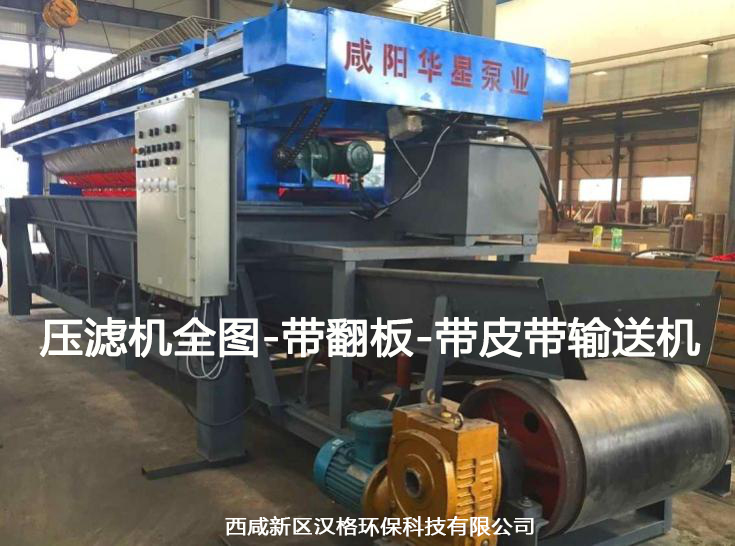

陜西壓濾機全圖-帶翻板-帶皮帶輸送機
陜西壓濾機

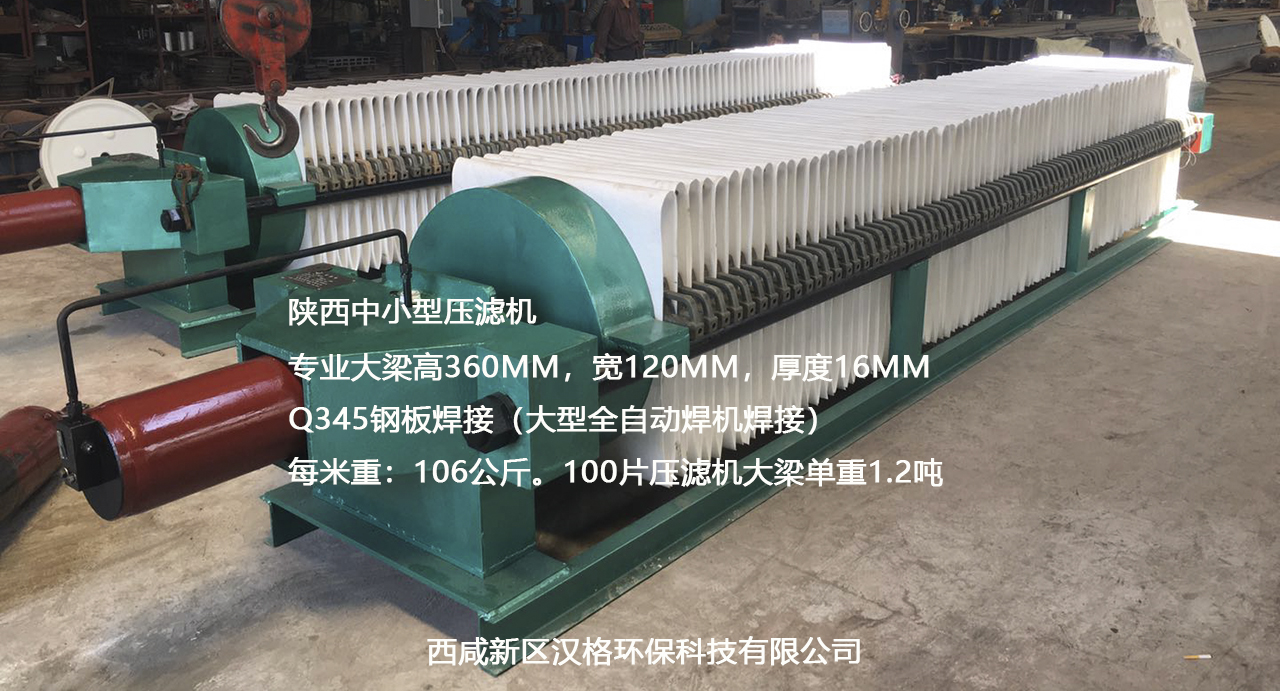

陜西中小型壓濾機 堅固耐用
陜西壓濾機高壓圓板壓濾機特點：
1，結構合理簡單，結實耐用。

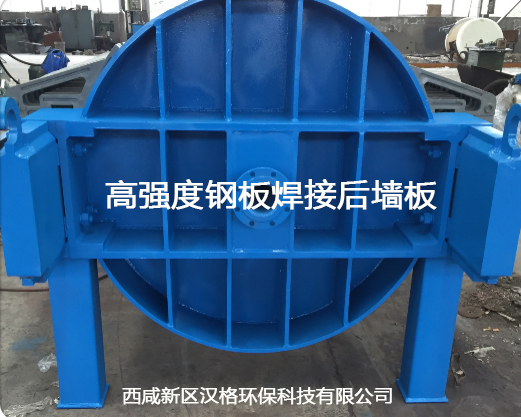

高強度鋼板焊接后墻板

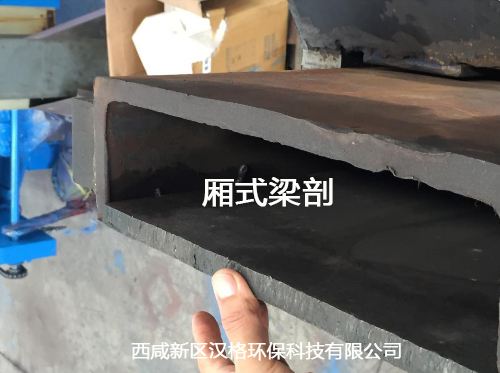

廂式梁剖

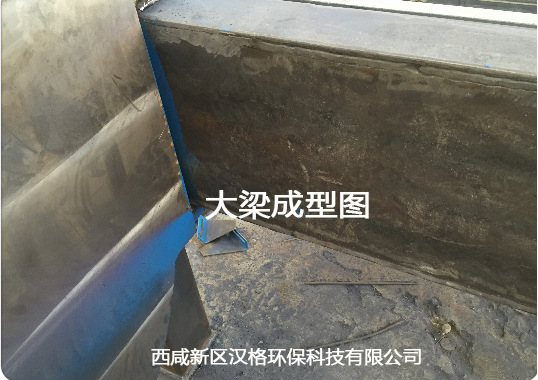

大梁成型圖
2，濾板采用高分子聚丙烯純料壓制而成，具有耐高壓、高韌性、濾水快等特點。
高分子聚丙烯純料濾板
濾板制作
3，進料壓力高，工作效率高，濾餅含水率低，單位產量高，壽命長。
4，自動化程度高，可自行編制控制器程序，能夠?qū)崿F(xiàn)遠程自動控制。

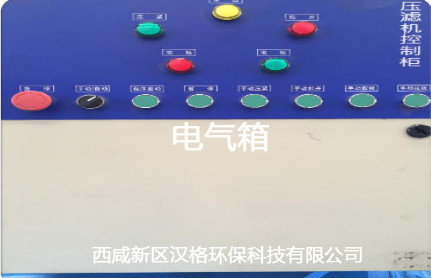

電氣箱
普通廂式壓濾機進料壓力只能在0.6-0.8MPa.超出這個壓力濾板就會承受不了，但是高壓圓板壓濾機進料壓力可以增加一倍，就是說可以達到1.6MPa 后對過濾板也沒有影響，根據客戶要求還可以做到能承受更大壓力，對含水率要求比較低的物料可以。
陜西壓濾機堅固耐用，過濾壓力高，處理速度快，快20分鐘扎一次泥?？裳b置自動拉板小車卸泥，自動翻板。

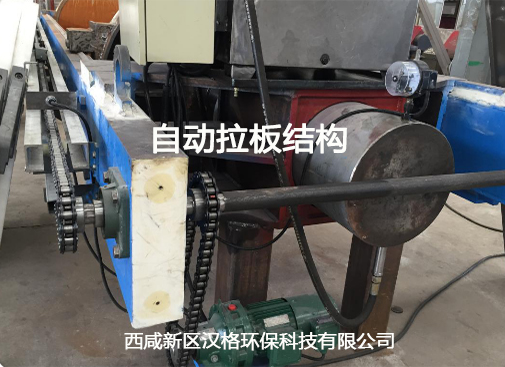

自動拉板結構

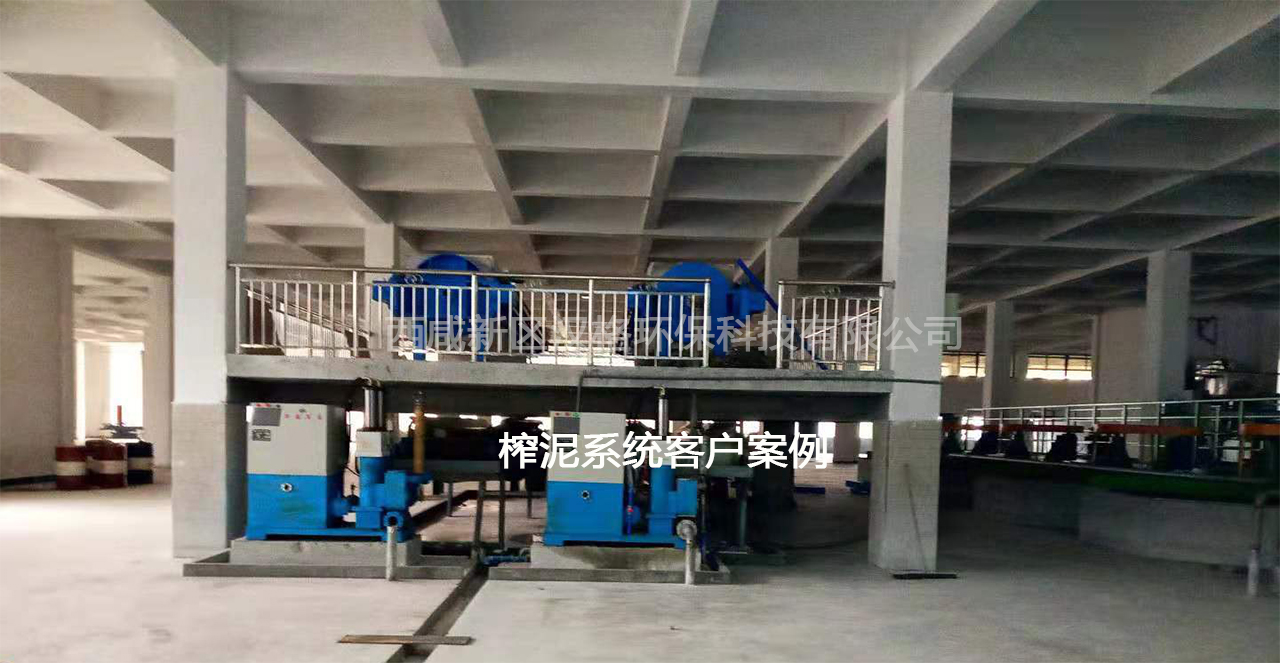

超高壓自動榨泥系統
陜西壓濾機進料泵介紹

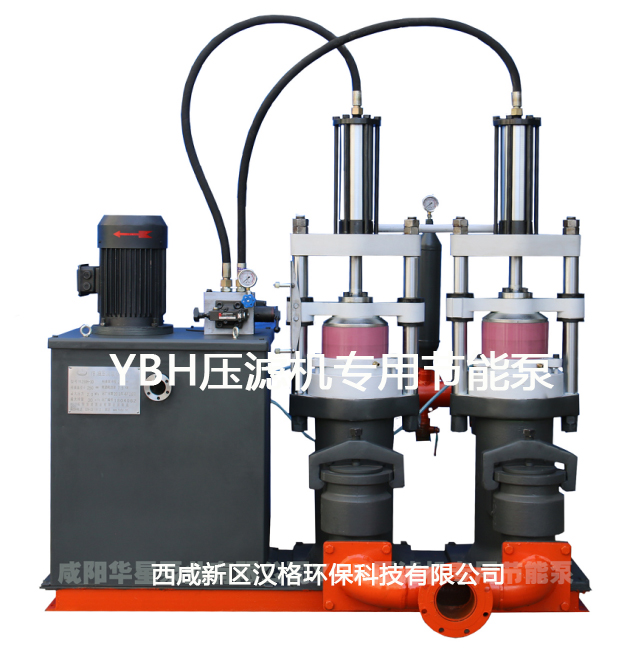

YBH壓濾機專用節能泵
YBH壓濾機專用節能泵
性能簡介：
YBH泵是專為壓濾機進料設計的變量泵，主要針對污水處理行業在給壓濾機進料時的過濾時間超過30分鐘以上適用。該泵為可調恒壓，自動變量型。（易處理物料不建議選用此泵）
要了解YBH型壓濾機專用節能泵的性能先了解一下壓濾機的過濾特性：
1進料階段：開始進料時壓濾機濾室是空的需要快速充滿物料。（YBH泵大流量進料快速充滿壓濾機）
2升壓過濾階段：當壓濾機內充滿物料壓力開始上升，壓濾機快速出水，這時壓濾機還需大流量進料。（YBH泵低壓大流量不變進料快速過濾）隨著進料壓力逐漸升高壓濾機內濾餅開始形成變厚，壓濾機的出水量開始由大變小，壓濾機的過濾能力也由大變小，進料量也隨之減小。（YBH泵輸出流量自動由大變小，液壓系統無溢流，開始節能運行。）
3保壓過濾階段：壓濾機過濾壓力升到高設定壓力，需要進料壓力保持恒壓過濾，壓濾機過濾能力進一步減小直到過濾完成。（YBH泵流量變至小并開始保持恒壓進料，液壓系統有少量溢流。）
泵開始給壓濾機進料和低壓過濾時保持大流量不變，隨壓濾機空腔充滿物料壓力升高，壓濾機過濾能力開始變小，達到設定值時液壓系統控制YBH泵的運行速度降低、輸出流量變小。壓濾機過濾能逐漸降低，進料壓力逐漸升高，泵的進料流量自動變小，小流量為額定流量的20%，泵輸出流量壓力曲線與壓濾機佳過濾曲線基本吻合。全過程因此高效節能，比普通泵節能60%以上。
YBH壓濾機專用泵具有以下特點：
1、油溫低，相比普通泵油溫低6-10度。
2、高壓力油泵，液壓件壽命更長。
3、節能明顯，比普通泵節能60%。

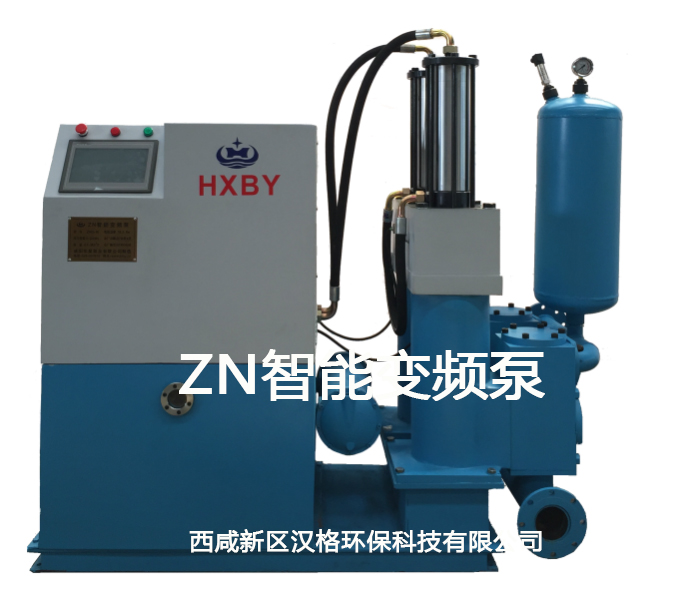

ZN智能變頻泵
ZN智能變頻泵
1.結構新穎，操作簡單，流量大，壓力高，振動小，壓力波動小，節能效果顯著。
2.諸塞密封采用新型材料及結構延長了使用壽命，減少了更換頻次，省去了流水潤滑。密封更換簡單快捷，年維修費用僅為螺旋泵的五分之一。
3.觸摸屏輸入?yún)?shù)簡單明了，故障實時報警并顯示故障點，便于檢修。通過外接端口實時上傳泵的運行參數，可實現遠程監控及操作。也可于其他設備連接實現自動化控制。產品主要用于噴霧干燥，壓濾機進料脫水，泥漿高壓輸送。
用于壓濾機進料，根據處理物料的過濾特性,通過顯示屏方便的寫入過濾所需工作曲線，來達到佳過濾效果。智能泵通過對過濾過程中的數據監測并通過內部計算出壓濾機內濾餅的含水率，達到設定要求后會自動停機并給出壓濾機卸料信號讓壓濾機卸料，卸料后壓濾機壓緊智能泵將自行啟動進料，壓濾機實現全自動化運行。ZN智能泵高了工作效率，節約了過濾時間，降低了能耗，相比其他進料泵節能50%以上。

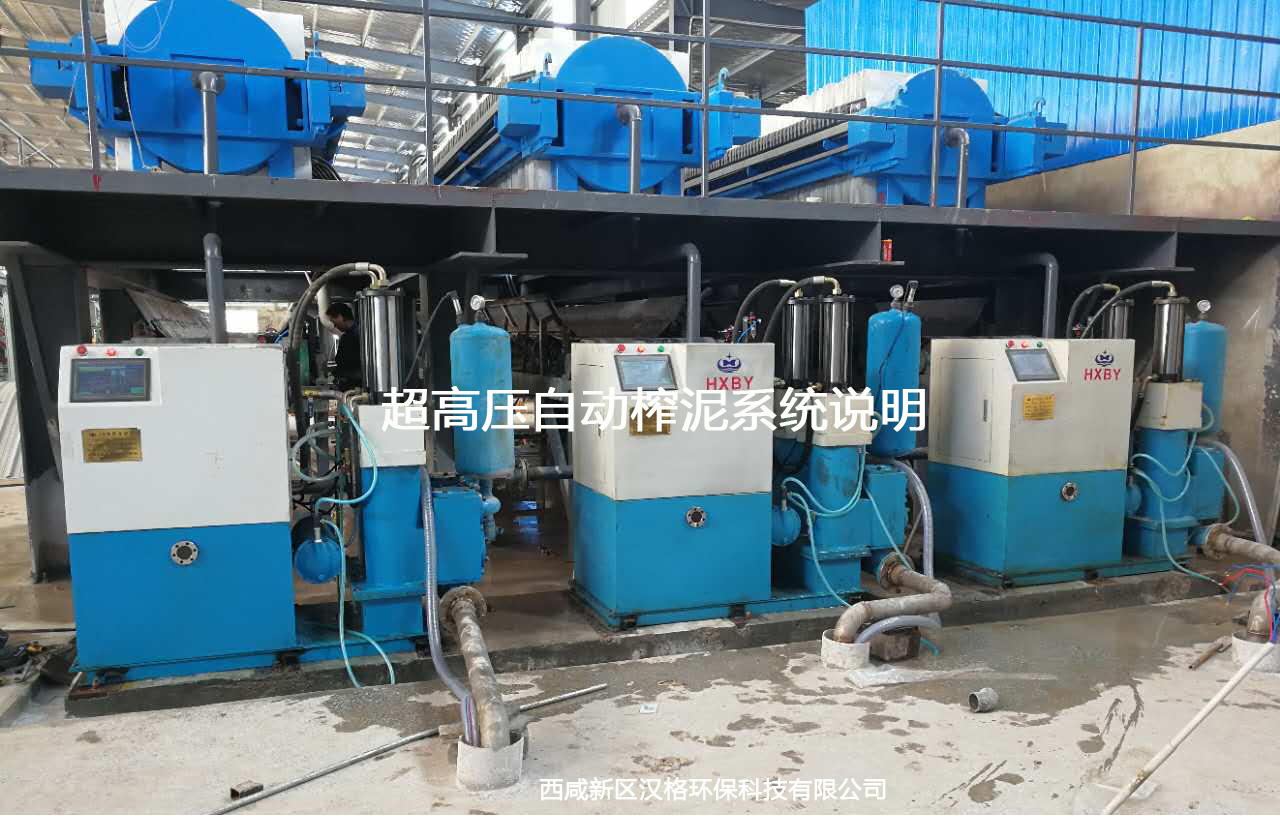

超高壓自動榨泥系統說明
該泵為ZN智能變頻泵和程控榨泥機組成的全自動榨泥系統，進料、過濾、保壓、卸料全程自動化。出現失壓、漏料等過濾異常情況時會自動報警。
根據不同的進料過濾，智能泵采用相應的工作程序工作，實現對物料過濾的控制，可以達到佳過效果。泵通過對過濾過程中的數據監控，可以對壓濾機內濾餅的含水率做出計算。當濾餅含水率達到要求后，泵自動停機。泄壓后會給壓濾機發出松開卸料信號。壓濾機完成拉板卸料后自動壓緊，會給泵發出進料信號，泵啟動完成下輪過濾。
