隔膜壓濾機與板框壓濾機的區別。箱式隔膜壓濾機與板框壓濾機的區別:1 .濾板結構不同。板框壓濾機的過濾室由兩塊濾板、一塊固體濾板和一塊框架濾板交錯構成。隔膜壓濾機采用兩種不同的濾板，一種是實心濾板，一種是空心濾板?？蚣転V板四周是四條，而中空濾板是兩層澆鑄在一起，在濾板之間形成一個很大的縫隙，稱為中空濾板。
2、過濾腔形成不同。板框式壓濾機過濾腔需要兩塊實心濾板在加上一塊邊框濾板組成，隔膜壓濾機采用一塊實心濾板與一塊空心濾板組成。
3、濾布樣式的不同。隔膜壓濾機采用兩張濾布，中間相連，形成一個濾布單體。而板框式壓濾機濾布則是采用的一張正方形的濾布，外形和前面兩種設備的完全不一樣。隔膜壓濾機濾布采用包裹式方式，將兩層其中的一層穿過濾板中間小洞后再平展開了，包裹濾板。而板框式壓濾機直接的放在濾板之間就可以。
4、隔膜壓濾機使用的濾板是雙面帶有隔膜型腔。隔膜濾板與外形相同的濾板間隔排列形成一個個一定容積的濾室，當物料過濾完成后，向隔膜型腔內注入一定壓力的氣體（液體）使隔膜鼓起來反向?qū)V餅旋壓，以達到降低濾餅含水率目的。與框式壓濾機的過濾板相比，隔膜濾板有兩個可前后移動的過濾面：隔膜。當在隔膜后側通入壓榨介質時（如壓縮空氣），這些可移動的隔膜就會向過濾腔室的方向鼓出，也就是說在過濾過程結束以后對濾餅進行再次高壓擠壓。配備隔膜濾板的過濾工藝，濾餅的含水率能比普通濾板低10-40％。能節約大量的后續成本。在對濾餅洗滌時可以通過隔膜的壓榨使洗滌水量更少，效果更佳。
隔膜壓濾機隔膜濾板
隔膜壓濾機壓榨進水管道和隔膜濾板連接圖

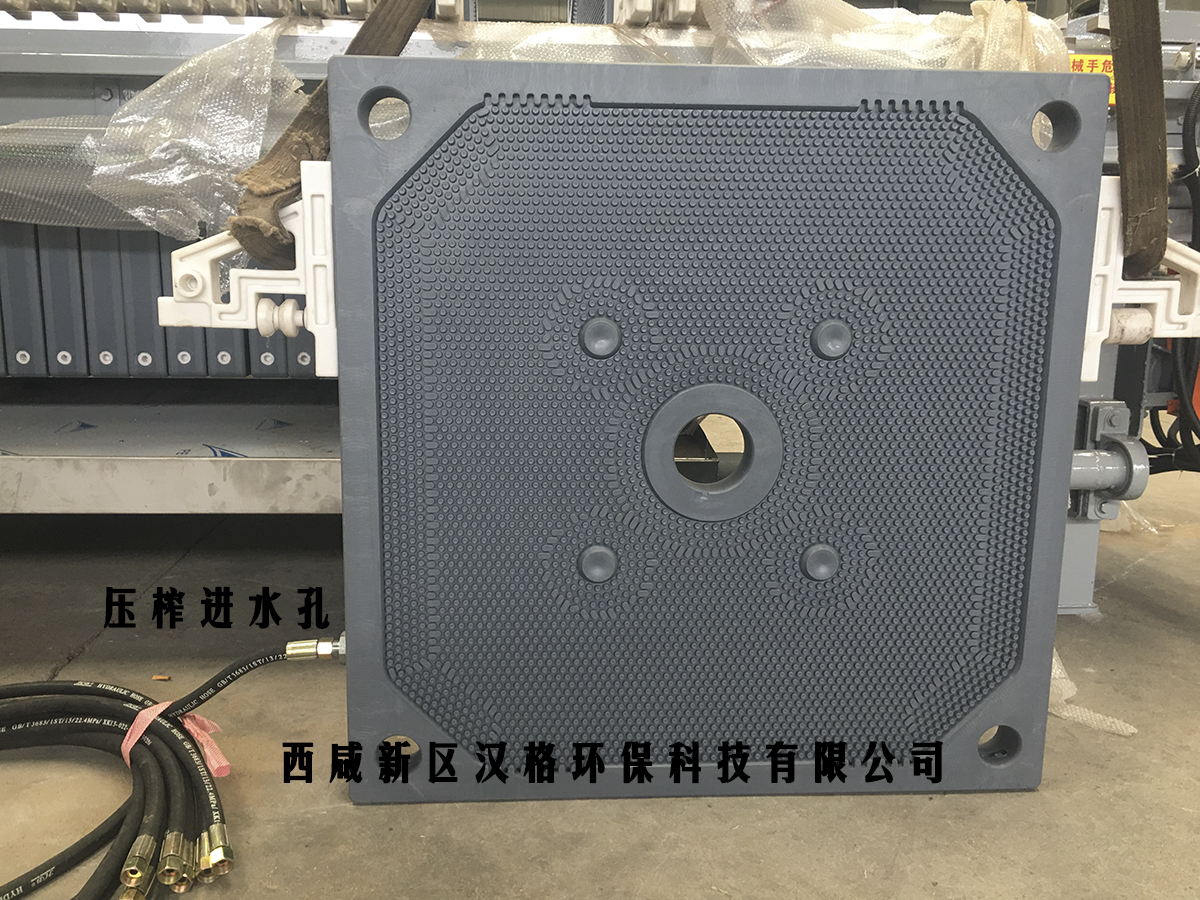

隔膜濾板-壓榨進水孔

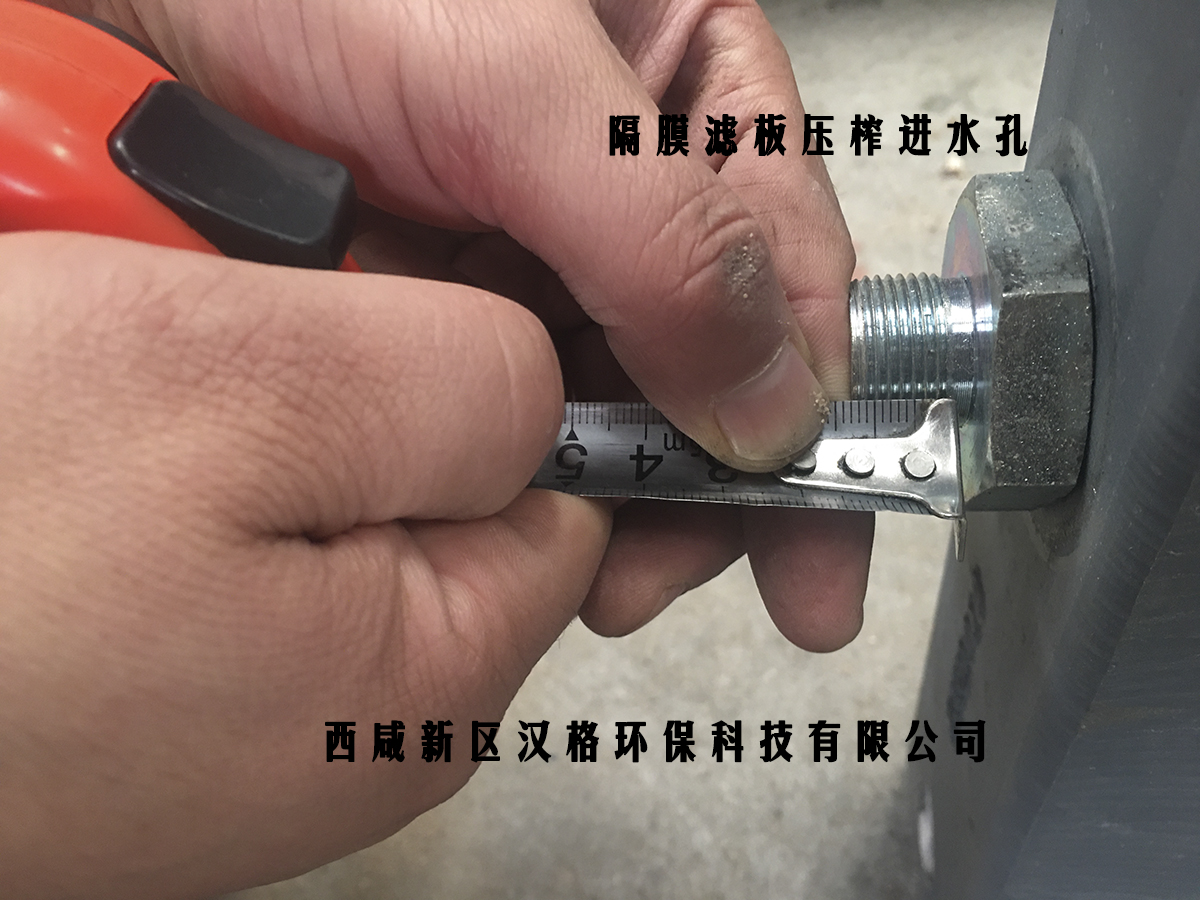

隔膜濾板-壓榨進水孔測量
隔膜濾板-壓榨進水孔
隔膜壓濾機壓榨進水管道和隔膜濾板連接圖

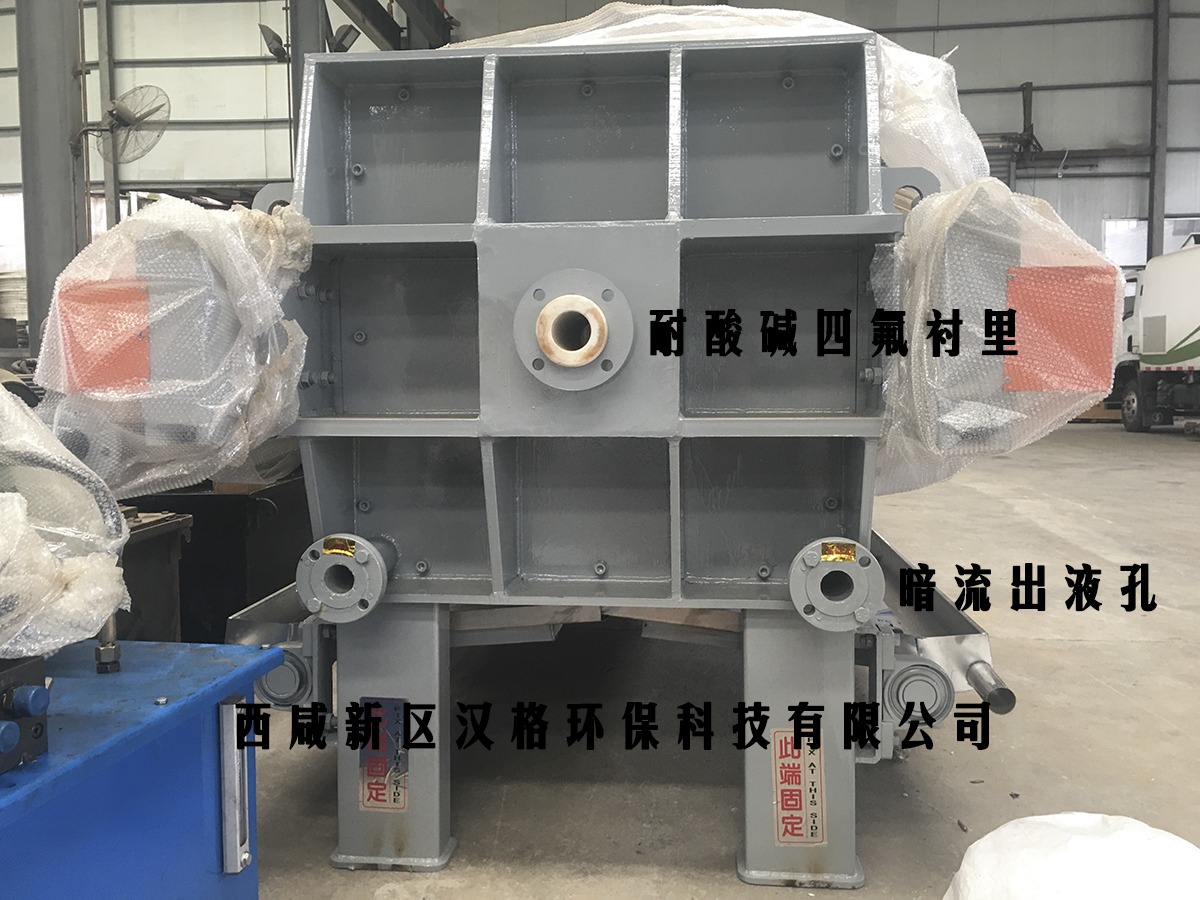

隔膜濾板下方有出液孔,與濾板兩側的圓孔相通,解決濾液排放問題
隔膜濾板止推板暗流-出液孔設計

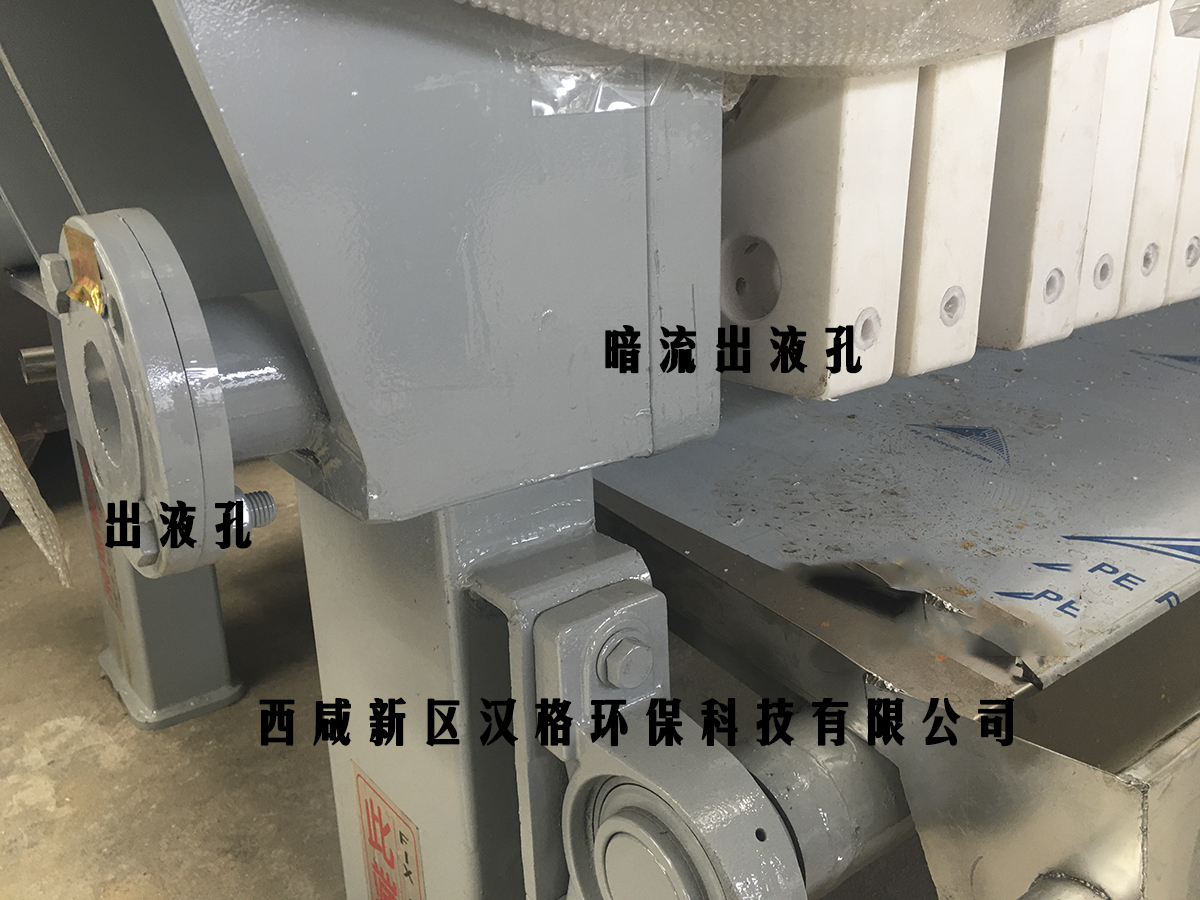

隔膜濾板止推板暗流-出液孔
隔膜濾板止推板暗流-出液孔詳細
隔膜壓濾機隔膜濾板
隔膜濾板中間凹槽部分基本和周圍相平,也就是說隔膜濾板的濾室非常的薄,這是區分廂式濾板的很大的區別點。
隔膜壓濾機壓榨進水管道和隔膜濾板連接圖
隔膜濾板-壓榨進水孔
隔膜濾板-壓榨進水孔測量
隔膜濾板-壓榨進水孔
隔膜壓濾機壓榨進水管道和隔膜濾板連接圖

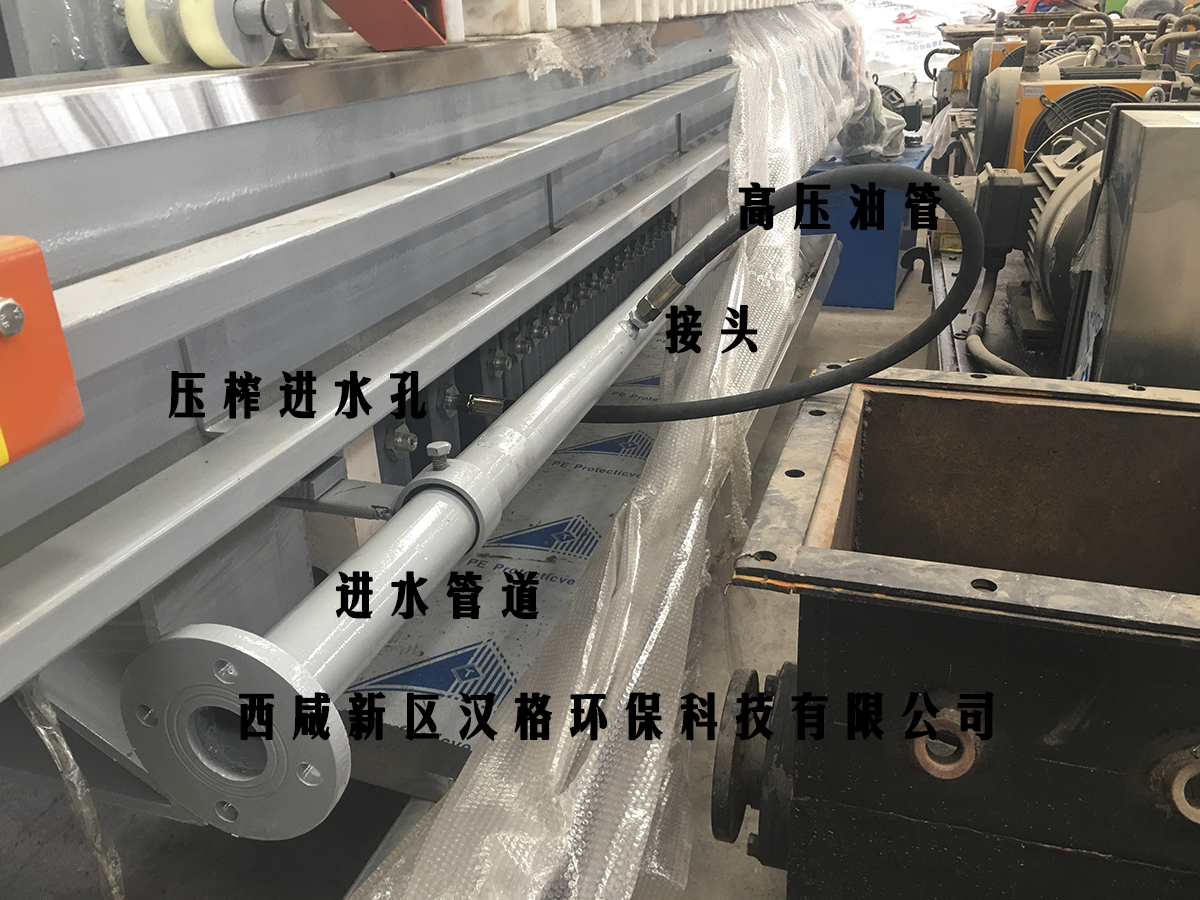

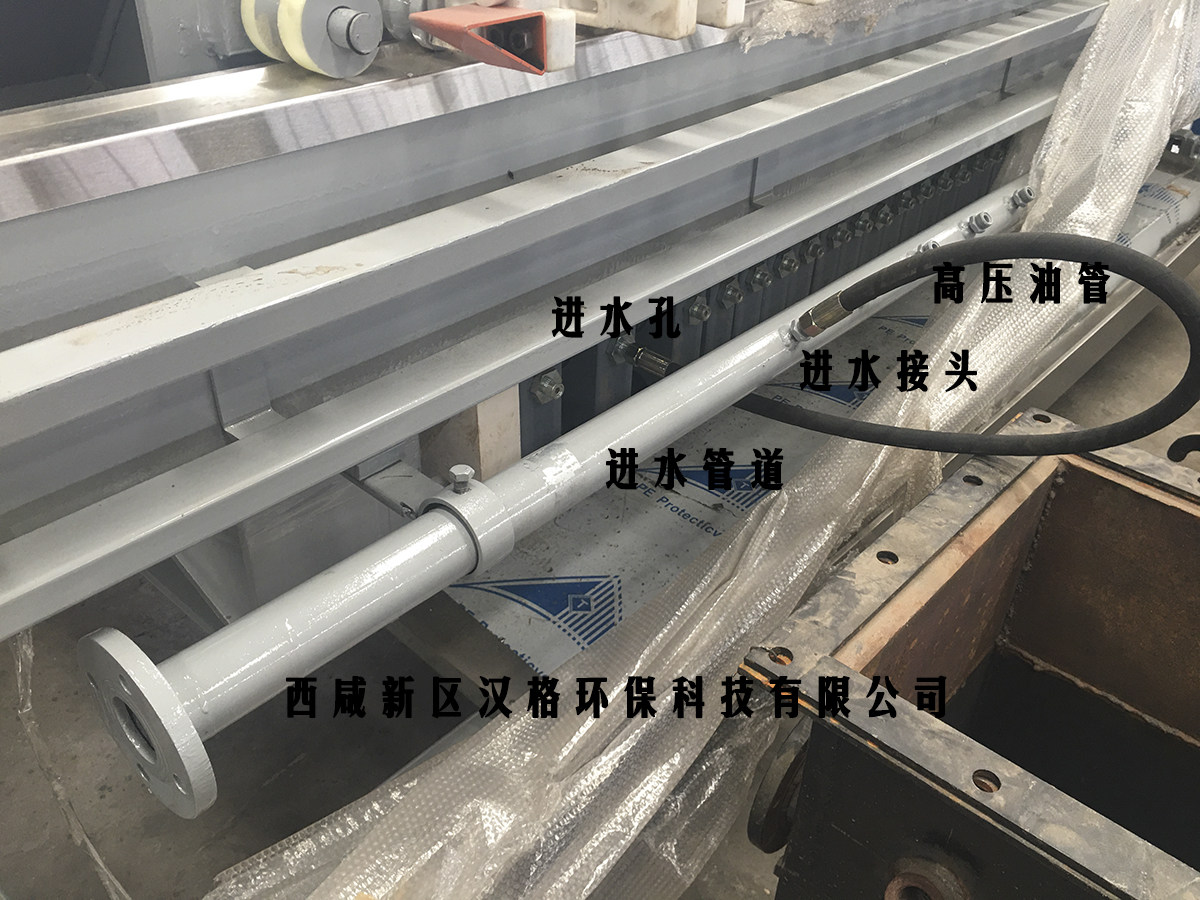

從圖中可以看到,隔膜壓濾機的二次壓榨是如何進行的,隔膜板上有一個壓榨進水孔,隔膜壓濾機右側安裝有進水管道,進水管道上焊接進水接頭,使用高壓油管將管道進水接頭和隔膜板上的進水孔連接,使用壓榨泵向隔膜壓濾機右側進水管道送水,隔膜濾板中間是空的,水進入后,隔膜板向上下方向膨脹,擠壓廂式濾板上的泥餅,實現二次壓榨。

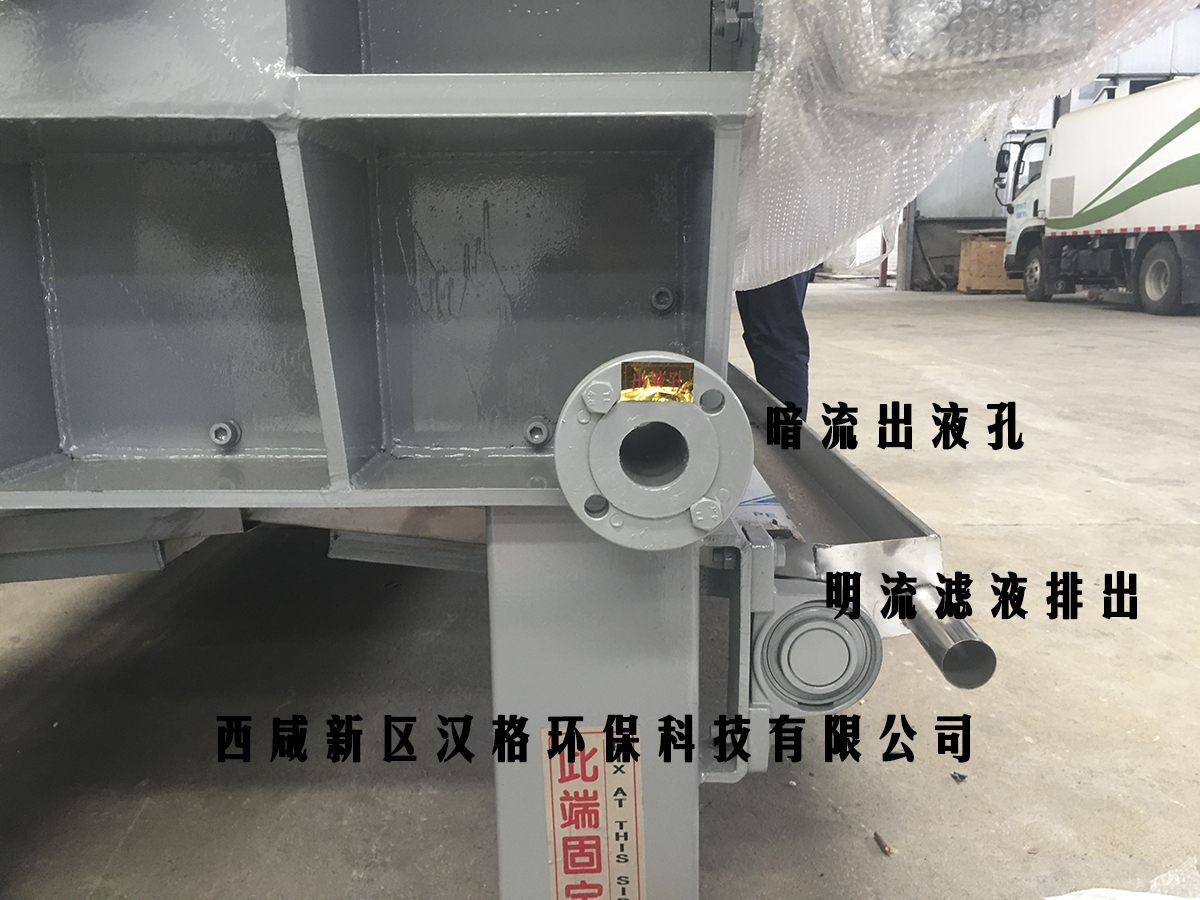

隔膜濾板下方有出液孔,與濾板兩側的圓孔相通,解決濾液排放問題
隔膜濾板止推板暗流-出液孔設計
隔膜濾板止推板暗流-出液孔
隔膜濾板止推板暗流-出液孔詳細
暗流隔膜壓濾機濾液排放問題

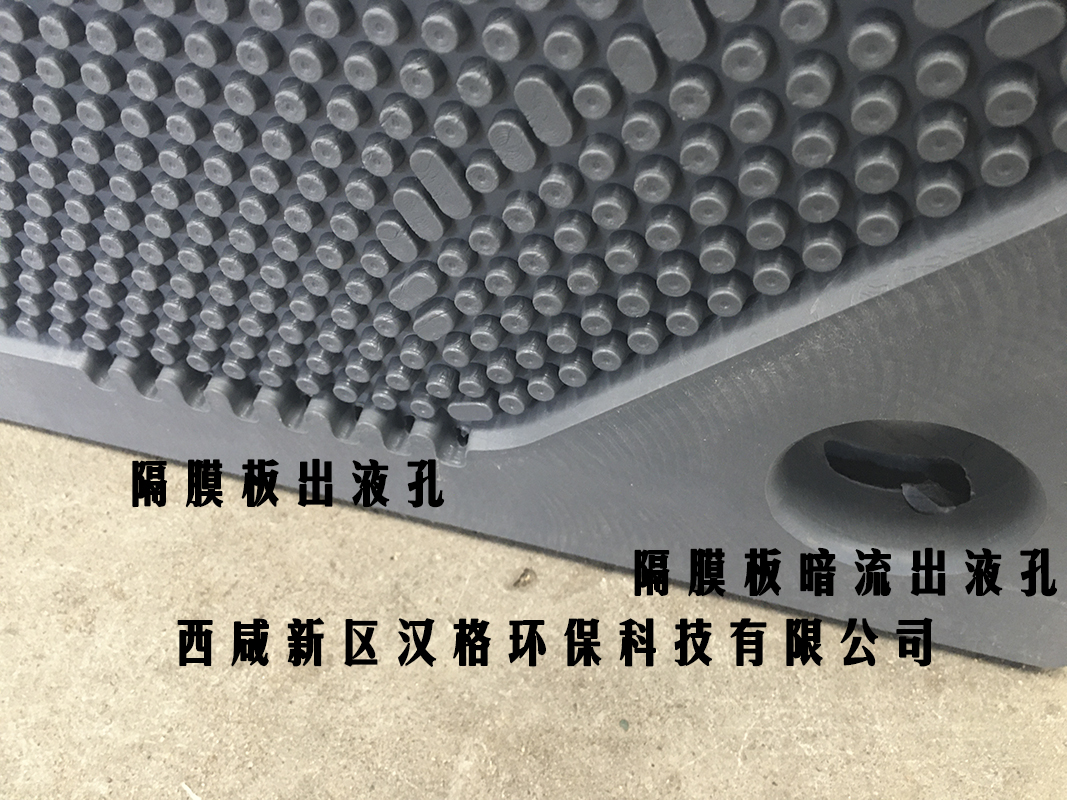

隔膜濾板下方有出液孔,與濾板兩側的圓孔相通，濾液經濾板凹槽流向濾板底部，底部有出液孔，經出液孔流向隔膜濾板兩側的孔，多個濾板形成一條管道，順著壓濾機止推板上的出液孔流出。
