一、高效壓濾機簡介：
高效壓濾機是一種間歇式的加壓過濾設備，用于精煤過濾，過濾效果好，濾餅含水率低。自動系列高效壓濾機采用積木式結構，各部分結構合理，聯結簡單，使用不同的組合，適用于不同用戶的要求。整機具有自動化程序高，生產能力大，能夠在高壓力操作，濾餅中含液率低，單位產量高，占地面積小等特點。

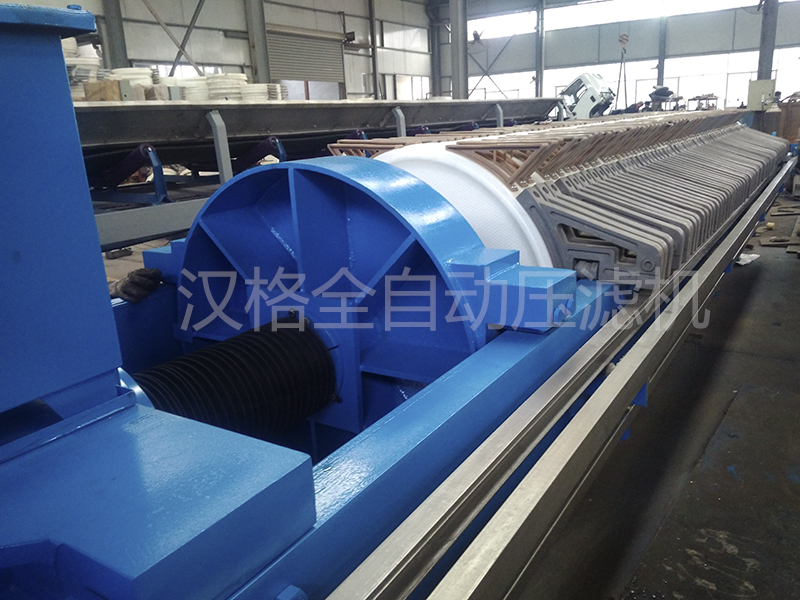

高效壓濾機
二、高效壓濾機的結構：
高效壓濾機，包括機架、壓緊板和止推板，壓緊板和止推板之間設有壓濾單元，機架上設有用于推動所述壓緊板移動的液壓缸，且所述止推板上設有物料進入孔，其特征在于：壓濾單元包括壓濾板，壓濾板的一端端面上設有內凹的內凹槽，另一端面上設有安裝槽，安裝槽內與其滑動配合安裝有壓濾滑板，壓濾板和壓濾滑板的中心對應設有進料孔，設置在壓濾板和壓濾滑板上的進料孔上套裝設有進料管，進料管與設置在壓濾滑板上的進料孔滑動配合，壓濾板的兩端端面上分別設有濾布，進料管的兩端端口分別延伸伸出所述濾布外，壓濾板上還設有用于驅動所述壓濾滑板滑動的驅動機構。
1.自動清洗裝置
是安裝在高效壓濾機濾板下方的一種清洗濾布的裝置，該裝置由移動的清洗架和擺動動的清洗桿以及高壓清洗泵組成，清洗濾布是在卸料結束后進行的，或若干個工作循環后清洗一次，通過清洗噴嘴射出高壓水進行清洗。設計單擺桿清洗機構，結構新穎，清洗效果好，實現濾板下方清洗，擺桿內長短相連的清洗高壓霧狀由噴頭組成，動作特點是，定位準確，運行平穩，擺動速度均勻，清洗面大，一次可清洗兩個面，清洗壓力始終保持在1Mpa。實行全封閉，無需值守。
采用人字型連桿機構分別安裝于濾板的兩側中上部位，濾布通過連接桿、彈簧、掛鉤等與人字型連桿機構相連，通過彈簧的拉伸，卸料時，由于濾板拉開，引起濾布在人字型機構振動，有助于泥餅從濾板上剝落。整個過程無需外力及人工現場操作。由于鋼鐵煙塵廢水中固體粒徑小，粘度大，泥餅不易剝落，此曲張機構完全適用鋼鐵煙塵廢水的過濾。
2.自動翻板系統
它是安裝在濾板下方的一種集液裝置，當壓濾機在進料時，濾板下方滲漏部分液體，流入翻板后（自動集水盤）順流到壓濾機兩邊，通過集液槽匯入集中池，主要優點是液體不能流入到過濾后的固體物料中。對于鹽水的過濾，更大的節約了鹽水，減少成本，提高生產的效益。更有利在沖洗濾布時，洗液能集中流出，減少工人勞動強度，更好保護操作環境。
自動控制原理：它是由低速電機4.8r/min，通過聯軸器帶動翻板（自動集水盤），由部分電器及感應開關使翻板（自動集水盤）自動打開、關閉。
3.液壓開合式儲泥斗
采用8mm厚質量較好的Q235鋼板鏈接而成，由液壓油缸(單面雙油缸)活塞桿帶動扇形門關閉、開啟，卸料時扇形門關閉，集中貯存便于卡車運輸，整體機械強度高，卸料時無卡料，儲泥時無泄漏。使用后環境好，勞動強度低。
控制方式：采用液壓自動保壓系統控制，通過電磁換向閥換向來實現扇形門的開啟和關閉，電控系統采用繼電器電路控制，具有性能可靠，安全穩定的特點。
三、高效壓濾機的特點：
1、油缸：采用強度較高的合金鋼無縫管經納米介質特殊加工而成，沒有炸裂的隱患；
2、濾板：引進耐高溫耐高壓配方生產，性能質量具國內前列；
3、主體機架、大梁：選用優質碳素結構鋼實心鋼梁制造，抗彎曲、抗變形能力非常高。
四、高效壓濾機的技術參數：
請來電索取參數
【溫馨提示】網站中標識的介紹參數僅做參考，根據原料浮動及具體細節以來電咨詢?yōu)闇?zhǔn)，歡迎新老客戶來公司考察面談。全體員工竭誠為您服務！全國服務熱線：13891481115
